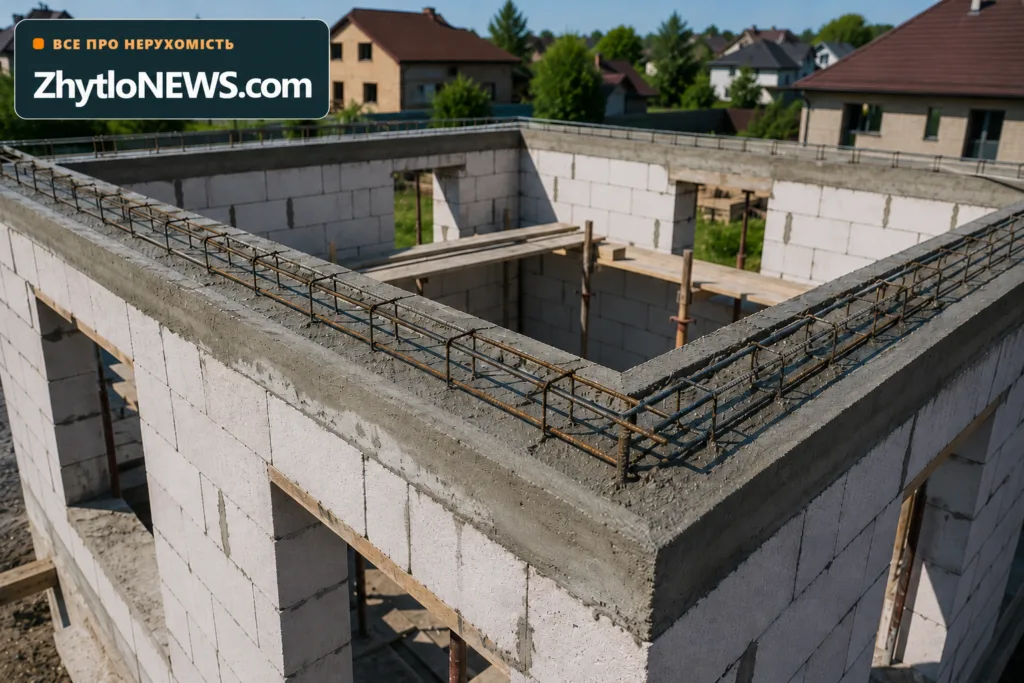

Армопояс — це монолітний залізобетонний пояс, який проходить по периметру несучих стін і зв’язує їх у єдину просторову конструкцію. Його влаштовують на визначених проєктом рівнях: під перекриттям, під мауерлатом, над фундаментними блоками або в інших місцях, де потрібно рівномірно розподілити навантаження та підсилити будинок.
Особливо часто армопояс використовують у будинках із газобетону, керамоблоку, черепашнику та інших штучних стінових матеріалів. Такі блоки добре працюють під рівномірним стискальним навантаженням, але можуть пошкоджуватися від локального тиску, нерівномірного осідання або зміщення окремих ділянок стін. Залізобетонний пояс допомагає зменшити ці ризики, проте лише за умови правильного розрахунку, армування, утеплення та бетонування.
Для чого потрібен армопояс
Основне завдання армопояса — об’єднати зовнішні та внутрішні несучі стіни. Завдяки цьому будинок краще сприймає навантаження від перекриттів, покрівлі, вітру та можливих деформацій основи.
Монолітний пояс виконує кілька функцій:
- рівномірно розподіляє навантаження від плит перекриття або дерев’яних балок;
- зменшує локальний тиск на газоблок, керамоблок та інші стінові матеріали;
- зв’язує окремі стіни та кути будинку;
- створює жорстку горизонтальну основу для наступного поверху;
- допомагає компенсувати невеликі нерівності верхнього ряду кладки;
- забезпечує надійну основу для кріплення мауерлата;
- підвищує стійкість будинку до нерівномірних деформацій.
Армопояс не може виправити серйозні помилки фундаменту, слабкий ґрунт або неправильно зведені стіни. Він є частиною загальної конструктивної системи, а не універсальним способом підсилити будь-який будинок.
Де в приватному будинку влаштовують армопояс
Кількість і розташування поясів залежать від проєкту. У деяких будинках достатньо одного пояса під покрівлею, в інших потрібно кілька рівнів.
Найчастіше армопояс передбачають:
- над фундаментними блоками або цокольною частиною;
- під плитами міжповерхового перекриття;
- під дерев’яними балками перекриття;
- на рівні завершення кожного поверху;
- під мауерлатом покрівлі;
- у місцях переходу між різними конструктивними системами.
Не слід самостійно вирішувати, що один із поясів можна прибрати заради економії. Навіть якщо сусідній будинок має схоже планування, матеріал стін, тип перекриття та навантаження можуть бути іншими.
Армопояс під перекриття
Плити перекриття передають на стіни значне зосереджене навантаження. Якщо укласти їх безпосередньо на газоблок або інший відносно крихкий матеріал, край кладки може пошкодитися.
Армопояс створює міцну горизонтальну опору, по якій навантаження розподіляється на більшу площу. Він також вирівнює верх стін і допомагає встановити плити в одній площині.
Глибина опирання плит, ширина пояса, його армування та місця додаткового підсилення визначаються конструктивним розрахунком. Не можна довільно зміщувати плити, зменшувати опорну площу або залишати їх на окремих блоках без передбаченого вузла.
Армопояс під дерев’яні балки
Дерев’яні балки створюють локальні навантаження в місцях опирання. Армопояс допомагає передати ці зусилля на стіну рівномірніше та створює точну основу для монтажу перекриття.
Кріплення балок потрібно продумати до бетонування. Якщо передбачені анкери, закладні деталі або металеві елементи, їх установлюють у проєктному положенні до заливання бетону.
Деревина не повинна безпосередньо контактувати з вологим бетоном без відповідного захисту. У місцях опирання передбачають гідроізоляцію та вентиляційні рішення, які зменшують ризик накопичення вологи.
Армопояс під мауерлат
Мауерлат — це дерев’яний брус, через який навантаження від кроквяної системи передається на стіни. Кріпити його безпосередньо до газоблоку звичайними дюбелями небезпечно, особливо за значних вітрових навантажень.
У залізобетонний пояс установлюють різьбові шпильки, анкери або інші закладні елементи. Їх розташування потрібно узгодити з кроком крокв, щоб кріплення не потрапило в місце монтажу кроквяної ноги.
Шпильки виставляють вертикально й надійно фіксують, щоб вони не змістилися під час бетонування. Після набору міцності бетону на пояс укладають гідроізоляцію, а потім монтують мауерлат.
Чи завжди армопояс є обов’язковим
Не в кожній конструкції використовується однакова схема. Наприклад, каркасний будинок, монолітна споруда та будинок із блоків мають різні принципи роботи. В окремих системах функцію пояса можуть виконувати інші елементи.
Рішення приймає проєктувальник з урахуванням:
- матеріалу та товщини стін;
- кількості поверхів;
- типу перекриття;
- конструкції покрівлі;
- розмірів і форми будинку;
- наявності великих прорізів;
- ґрунтових умов;
- вітрових, снігових та інших навантажень.
Відсутність тріщин у сусідньому будинку без армопояса не доводить, що таке рішення підходить для іншої ділянки.
Розміри армопояса
Ширина, висота та форма пояса визначаються проєктом. Він може займати всю товщину стіни або бути вужчим, якщо з зовнішнього боку передбачено місце для теплоізоляції.
Надто вузький пояс може не забезпечити необхідної опорної площі. Надмірне збільшення розмірів також не завжди є корисним: зростає маса конструкції, витрата бетону та тепловтрати.
Не можна зменшувати переріз пояса через бажання встановити товстіший утеплювач. Конструктивна міцність має залишатися пріоритетною, а теплоізоляційний вузол потрібно вирішувати разом із проєктувальником.
Арматурний каркас
Усередині армопояса розміщують просторовий каркас зі сталевої арматури. Він складається з поздовжніх робочих стрижнів і поперечних хомутів, які утримують їх у заданому положенні.
Діаметр, клас і кількість стрижнів, крок хомутів, довжина стиків та схеми кутів визначаються розрахунком. Не варто вибирати арматуру за принципом «чим товстіша, тим краще». Надлишок металу може ускладнити укладання й ущільнення бетону, а неправильне розташування стрижнів не дасть потрібного результату.
Каркас повинен мати проєктний захисний шар бетону з усіх боків. Арматура не має торкатися опалубки, блоків або утеплювача.
Армування кутів
Кути та перетини стін є відповідальними ділянками. Поздовжні стрижні не повинні просто закінчуватися в куті або перехрещуватися без анкерування.
Для підсилення використовують гнуті елементи, Г-подібні та П-подібні стрижні або інші вузли, зазначені в кресленні. Вони забезпечують продовження робочої арматури з одного напрямку в інший.
Так само підсилюють Т-подібні примикання внутрішніх несучих стін. Відсутність зв’язку між поясами зменшує просторову жорсткість будинку.
Стики арматури
Якщо довжини одного стрижня недостатньо, арматуру стикують внапуск або іншим передбаченим способом. Довжина напуску залежить від діаметра, класу сталі, бетону та зони роботи конструкції.
Не слід розташовувати всі стики в одному перерізі. Їх розносять по довжині, якщо інше не зазначене в проєкті.
Самовільне зварювання також небажане. Не кожна арматура призначена для зварних з’єднань, а локальне перегрівання може змінити властивості сталі.
В’язання каркаса
Найчастіше стрижні з’єднують в’язальним дротом. Для цього використовують ручний гачок, спеціальний інструмент або в’язальний пістолет.
Вузли повинні надійно утримувати геометрію каркаса під час перенесення та бетонування. Надмірно сильне затягування дроту не підвищує міцність залізобетону, але може ускладнити роботу.
Готовий каркас перевіряють за шириною, висотою, кроком хомутів і положенням поздовжніх стрижнів.
Опалубка для армопояса
Опалубка формує геометрію майбутнього пояса та утримує тиск бетонної суміші. Вона повинна бути міцною, герметичною й надійно закріпленою.
Для опалубки використовують:
- дошки;
- вологостійку фанеру;
- щитову систему;
- U-подібні блоки;
- комбінований варіант із блоків і утеплювача.
Звичайні тонкі листи без підсилення можуть вигнутися або розійтися під тиском бетону. Опалубку стягують шпильками, дротом, брусками або спеціальними елементами так, щоб стіни залишалися паралельними.
Армопояс у U-блоках
U-подібні газобетонні блоки спрощують формування опалубки та дозволяють зберегти однорідний зовнішній вигляд стіни. Усередину каналу встановлюють арматурний каркас і заливають бетон.
Перед монтажем потрібно перевірити, чи достатній внутрішній простір для проєктного каркаса, захисного шару та якісного ущільнення суміші.
Сам U-блок не замінює теплоізоляцію бетонного елемента. Якщо залізобетон розташований близько до зовнішньої поверхні, з фасадного боку передбачають утеплювальний вкладиш або інше проєктне рішення.
Утеплення армопояса
Бетон проводить тепло краще, ніж газоблок або керамоблок. Тому суцільний залізобетонний пояс може стати значним містком холоду.
У холодній зоні внутрішньої поверхні стіни може утворюватися конденсат, а згодом — пліснява. Щоб цього уникнути, зовнішню частину пояса утеплюють матеріалом, сумісним із фасадною системою.
Утеплювач установлюють до бетонування або під час зовнішнього оздоблення залежно від конструкції. Він не повинен зменшувати проєктний переріз бетону та заважати формуванню захисного шару арматури.
Підготовка до бетонування
Перед заливанням перевіряють каркас, опалубку, закладні деталі та утеплювач. Усередині не повинно бути сміття, обрізків дроту, деревини, снігу або калюж.
Опалубку оглядають на наявність щілин. Через великі отвори може витікати цементне молочко, що погіршує поверхню бетону.
Також потрібно заздалегідь організувати:
- під’їзд бетонозмішувача або бетононасоса;
- безпечний доступ працівників;
- вібратор для ущільнення;
- інструмент для вирівнювання;
- матеріал для подальшого догляду за бетоном;
- резервне освітлення, якщо роботи можуть затягнутися.
Який бетон використовувати
Клас бетону, рухливість суміші, морозостійкість та інші характеристики визначаються проєктом. Самостійно замінювати замовлений бетон сумішшю невідомого складу небезпечно.
Занадто густа суміш погано заповнює простір між арматурою. Надмірне додавання води на будмайданчику зменшує міцність і підвищує усадку.
Якщо бетон доставляють із заводу, потрібно перевірити документи та час прибуття машини. Тривала затримка може змінити властивості суміші.
Як правильно заливати армопояс
Бетонування бажано виконувати без тривалих перерв по всьому периметру. Так утворюється монолітна конструкція без небажаних холодних швів.
Суміш укладають послідовно, не виливаючи весь обсяг в одну точку. Подача з великої висоти може змістити каркас, утеплювач або закладні шпильки.
Під час заливання потрібно стежити, щоб:
- арматурний каркас не торкався опалубки;
- шпильки залишалися вертикальними;
- бетон заповнював кути й простір під стрижнями;
- опалубка не розходилася;
- висота пояса відповідала проєкту.
Ущільнення бетону
У свіжій суміші залишається повітря, яке утворює порожнини. Для ущільнення застосовують глибинний вібратор.
Наконечник занурюють у бетон на окремих ділянках, не притискаючи його надовго до арматури або опалубки. Надмірне вібрування може спричинити розшарування суміші, а недостатнє — залишити раковини.
Просте постукування по опалубці не завжди забезпечує якісне ущільнення складного вузла з арматурою.
Вирівнювання верхньої поверхні
Після заливання верх армопояса вирівнюють за проєктною позначкою. Це особливо важливо під плити перекриття, мауерлат або наступний ряд кладки.
Для контролю використовують лазерний рівень, натягнутий шнур або встановлені маяки. Значні перепади не слід залишати з розрахунком вирівняти їх товстим шаром розчину пізніше.
Місця шпильок очищують від бетону до його повного твердіння, щоб різьба залишалася придатною для монтажу.
Догляд за бетоном
Після укладання бетон потребує захисту від швидкого висихання, опадів, морозу та механічних ударів. У спекотну погоду відкриту поверхню накривають і підтримують необхідну вологість.
Не можна одразу навантажувати пояс перекриттям або покрівлею. Строк набору міцності залежить від складу бетону, температури та умов твердіння.
За холодної погоди застосовують спеціальні технології прогрівання та зимового бетонування. Заливання в замерзлу опалубку без відповідних заходів може призвести до втрати міцності.
Коли знімати опалубку
Опалубку знімають після того, як бетон набрав достатню міцність і може зберігати форму без підтримки. Точний строк залежить від температури, класу бетону, розмірів конструкції та умов твердіння.
Не слід відривати щити ломом або бити по свіжому бетону. Краї пояса легко пошкодити, особливо біля закладних деталей і кутів.
Після розпалублення поверхню оглядають. Невеликі дефекти ремонтують сумісним складом, а значні раковини, оголена арматура або тріщини потребують оцінки спеціаліста.
Монтаж плит перекриття
Плити встановлюють лише після набору бетоном необхідної міцності. Перед монтажем перевіряють геометрію пояса, рівень і чистоту опорної поверхні.
Під час роботи крана не можна допускати удару плити по краю пояса або стіні. Положення кожного елемента коригують до зняття строп.
Після монтажу виконують передбачене проєктом анкерування, заповнення швів та інші роботи, які забезпечують спільну роботу перекриття й стін.
Типові помилки під час улаштування армопояса
- відсутність конструктивного розрахунку;
- самовільне зменшення ширини або висоти пояса;
- використання випадкової арматури;
- просте перехрещення стрижнів у кутах;
- розташування всіх стиків в одному місці;
- відсутність захисного шару бетону;
- торкання каркаса опалубки або блоків;
- слабке кріплення щитів;
- відсутність теплоізоляції з зовнішнього боку;
- додавання надмірної кількості води в бетон;
- заливання з великими перервами;
- відсутність ущільнення суміші;
- зміщення шпильок під мауерлат;
- раннє зняття опалубки;
- навантаження пояса до набору міцності.
Чи можна зробити армопояс власноруч
Самостійно зібрати опалубку, зв’язати каркас і організувати бетонування можливо, якщо є робочі креслення та розуміння технології. Однак розраховувати розміри й армування без конструктора не варто.
До початку роботи потрібно заздалегідь виготовити всі кутові елементи, перевірити шпильки, організувати доставку бетону та знайти достатню кількість помічників. Заливання пояса по всьому периметру складно якісно виконати одній людині.
Надійний армопояс — це не просто смуга бетону поверх стіни. Він повинен мати правильний переріз, замкнений арматурний каркас, міцні кути, теплоізоляцію, точні закладні деталі та монолітну структуру без порожнин. Лише тоді пояс зможе рівномірно розподіляти навантаження та об’єднувати стіни приватного будинку в єдину конструкцію.
